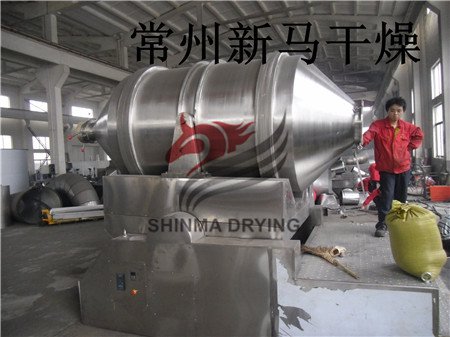

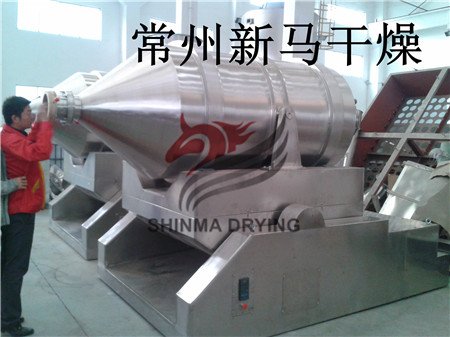

新马干燥EYH-1000型二维运动卧式混合机结构特点

EYH系列二维混合机主要由料筒、上机架（摇摆床）、下机架、转动机构、摆动机构和电气装置组成。

转动机构位于上机架内，传动采用摆线针轮减速机。工作时，减速机通过链轮、链条带动主动轴，再通过驱动轮使料筒旋转。

摆动机构位于下机架内，传动采用摆线针轮减速机或蜗轮减速机。工作时，电动机通过皮带轮或链轮传动给减速机，然后再通过连杆组件摇动上机架，使料筒作一定角度的摆动。

工作时，在转动机构和摆动机构的双重作用下，装料的料筒作转动的同时，又有摆动运动，从而使筒内的物料得以充分混合。

新马干燥EYH-1000型二维运动卧式混合机技术参数

1、料筒容积：3000L

2、装料容积：1500L

3、装 料 量：1000kg/批（比重按0.7g/cm3）

4、摇动次数：3.5r/min； 摆动电机功率：4KW

5、转动次数：6.8r/min； 转动电机功率：5.5KW
